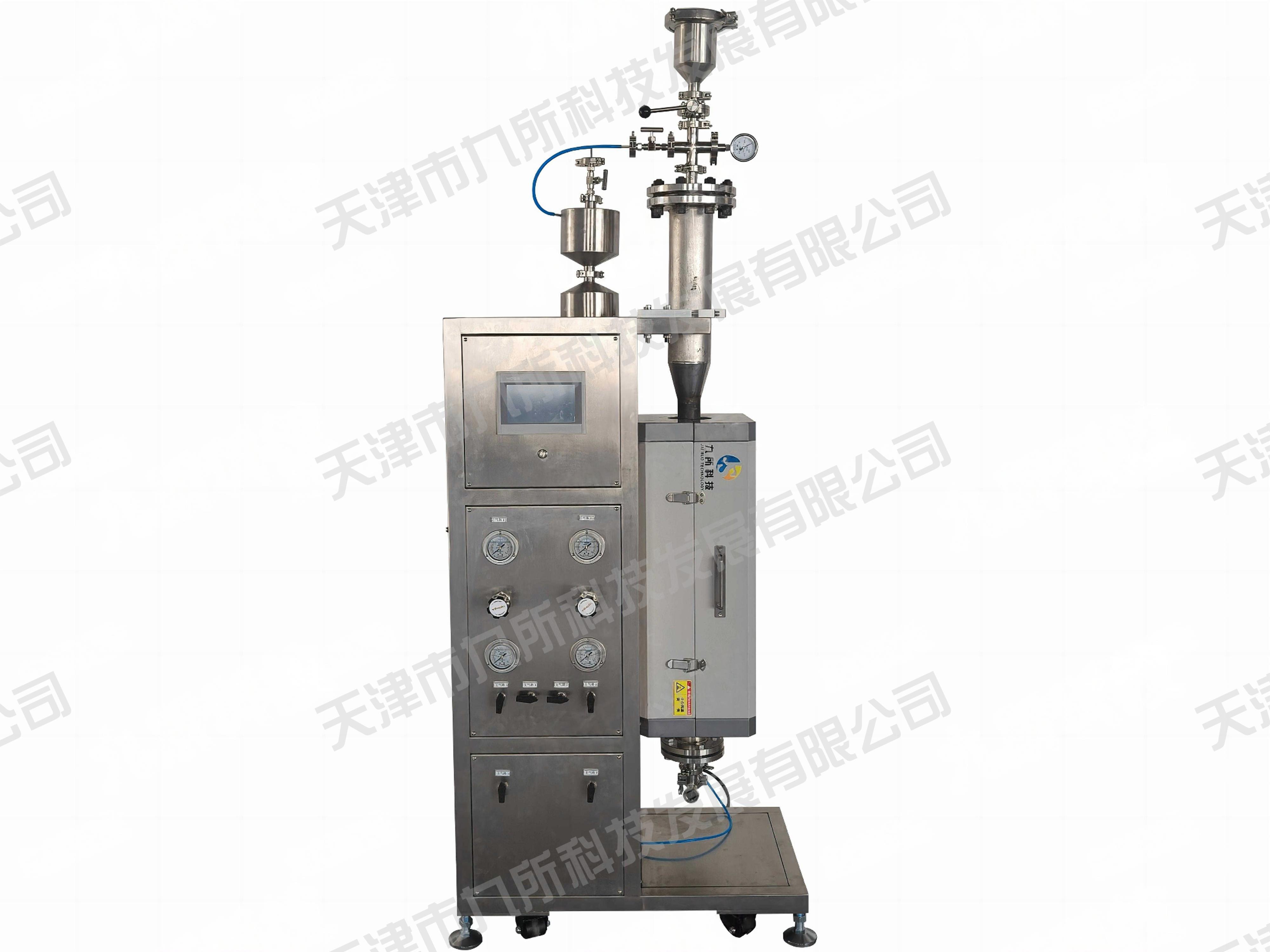

热风流化烧结装置
本装置主要用于掌握固定床/流化床反应性能评价的反应过程和反应机理、特点,了解针对不同目的产物的反应条件对正、负反应的影响规律和生成的过程。学习流化床管式催化反应器的构造、原理和使用方法,探索催化剂评价的一般方法和获得适宜工艺条件的研究步骤和方法。

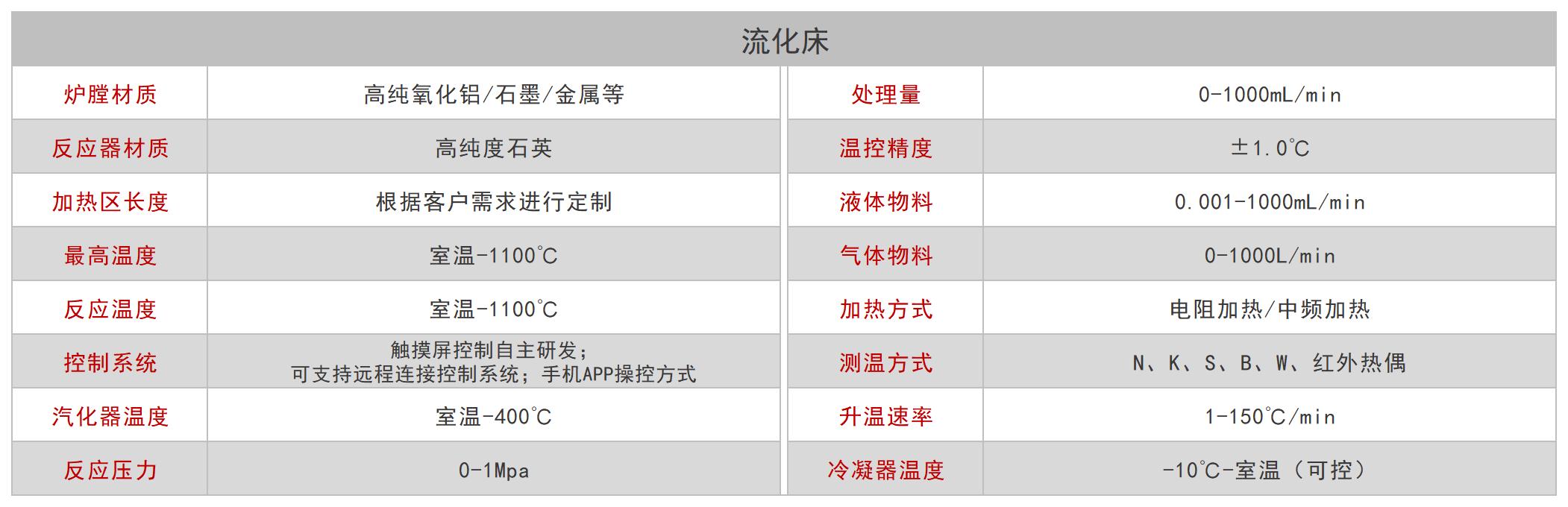

装置设计采用HG20559-1993标准P&ID工艺流程图设计绘制,质量流量计采用吉斯特、七星华创等大牌流量计,管阀件采用X-TEC/FITOK, 连接管线以及储罐、冷凝器、分离器均采用316不锈钢材质,反应器采用高纯石英材质或耐高温金属管。装置设计为多条进料气路(混合气);整体包括:气路进料、催化反应、分离、电气控制等。
反应器采用开启式加热炉温控,确保反应前预热、反应段恒温反应的要求,方便拆装,温控采用二次仪表程序升温控制,并配有联锁报警机构。整个系统的温度配有相关报警装置,确保精密器件的安全使用。
本装置采用PLC+组态软件控制。
控制功能齐全,适用于中小型试验装置过程控制。计算机操作画面包括:总目录画面,报警画面。流程控制画面,温度、压力、调节画面,数字量总览画面,模拟量总览画面,联锁控制画面,实时曲线画面,历史曲线画面,门限设置画面等。能很好实现:数据的采集、处理、分析,过程监视控制,每1秒读取1次操作数据,自动回归生成曲线,极大地减轻实验人员的工作量。
![](/UploadFiles/2024061315090506506.jpg)
|
